| （よみ） | とねがわ | 登録番号 | T10-025 | ||||||||||||||||||||||||||||||
| 橋梁名 | 利根川橋梁快速下り線 | ||||||||||||||||||||||||||||||||
| 鉄道名/線名 | JR東日本/常磐線 | 駅間 | 我孫子－取手 | ||||||||||||||||||||||||||||||
| 河川名 | 利根川 | ||||||||||||||||||||||||||||||||
| 所在地 | 千葉県我孫子市,茨城県取手市 | ||||||||||||||||||||||||||||||||
| 開通年月日 | 1958 | 材料 | 鋼 | ||||||||||||||||||||||||||||||
| 鋼重 | (15-22)148.861tf歩道10.799tf | ||||||||||||||||||||||||||||||||
| 橋長x幅員 | 753m | 線数 | 単線 | ||||||||||||||||||||||||||||||
| 形式 | (15-22)単線下路ワーレントラス,(1-14,23-31)単線上路プレートガーダー | 形式番号 | (15-22)RN-8,TT862-2(昭32)，(1-14,23-31)WDG819-3 | ||||||||||||||||||||||||||||||
| 橋床形式(形式名称) | 開床 | ||||||||||||||||||||||||||||||||
| 径間数ｘ支間 | (15-22)8×62.400m,(1-14,23-31)23×19.20m | 設計活荷重 | KS18 | ||||||||||||||||||||||||||||||
| 設計者/設計年 | 国鉄/(15-22)1957 | 製作者/製作年 | 横河橋梁製作所/1957 | ||||||||||||||||||||||||||||||
| 架設者/架設年 | |||||||||||||||||||||||||||||||||
| 下部工/橋台 | 鉄筋コンクリート | 下部工/橋脚 | 鉄筋コンクリート | ||||||||||||||||||||||||||||||
| 基礎工/橋台 | 基礎工/橋脚 | ||||||||||||||||||||||||||||||||
| 起業者/管理者 | 国鉄/JR東日本 | ||||||||||||||||||||||||||||||||
| 下部工事 | |||||||||||||||||||||||||||||||||
| 典拠文献 | JR東日本鋼橋データ | ||||||||||||||||||||||||||||||||

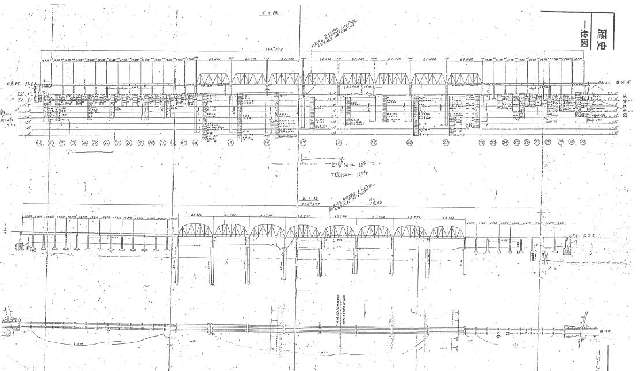

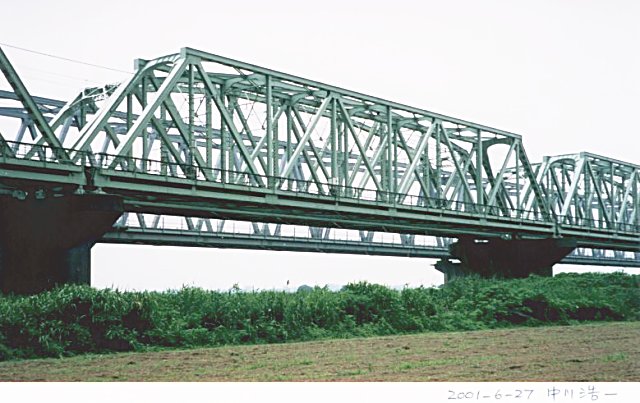

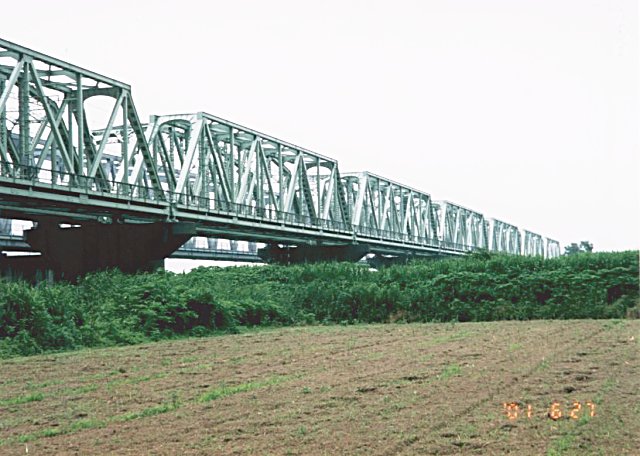

| 写真 | 1005 1006 | 地図 | 463 | 一般図 | 353 | ||||||||||||||||||||||||||||
| 地図 | 千葉/龍ケ崎/取手 | 東経 | |||||||||||||||||||||||||||||||
| 北緯 | |||||||||||||||||||||||||||||||||
| 記事 | |||||||||||||||||||||||||||||||||
| 備考 | 改訂 2002.04.30/小西純一 | ||||||||||||||||||||||||||||||||
