| （よみ） | きづがわ | 登録番号 | G2-025 | ||||||||||||||||||||||||||||||
| 橋梁名 | 木津川橋梁 | ||||||||||||||||||||||||||||||||
| 鉄道名/線名 | 近畿日本鉄道/京都線 | 駅間 | 富野荘－新田辺 | ||||||||||||||||||||||||||||||
| 河川名 | 木津川 | ||||||||||||||||||||||||||||||||
| 所在地 | 京都府 | ||||||||||||||||||||||||||||||||
| 開通年月日 | 1928.11.3 | 材料 | 鋼 | ||||||||||||||||||||||||||||||
| 鋼重 | |||||||||||||||||||||||||||||||||
| 橋長x幅員 | 493.200m | 線数 | 単線×2 | ||||||||||||||||||||||||||||||
| 形式 | 上路プレートガーダー | 形式番号 | |||||||||||||||||||||||||||||||
| 橋床形式(形式名称) | 開床式 | ||||||||||||||||||||||||||||||||
| 径間数ｘ支間 | 22×22.200m | 設計活荷重 | |||||||||||||||||||||||||||||||
| 設計者/設計年 | 製作者/製作年 | 松尾鉄骨橋梁/1928 | |||||||||||||||||||||||||||||||
| 架設者/架設年 | |||||||||||||||||||||||||||||||||
| 下部工/橋台 | 鉄筋コンクリート | 下部工/橋脚 | 鉄筋コンクリート2柱ラーメン | ||||||||||||||||||||||||||||||
| 基礎工/橋台 | 基礎工/橋脚 | ||||||||||||||||||||||||||||||||
| 起業者/管理者 | 奈良電気鉄道/近畿日本鉄道 | ||||||||||||||||||||||||||||||||
| 下部工事 | |||||||||||||||||||||||||||||||||
| 典拠文献 | (1)西野泰生「線路と保線」,鉄道ピクトリアルNo.569.1992.12,増刊号特集近畿日本鉄道,p.51，(2)浅井郁爾「奈良電鉄木津川橋梁」，土木建築工事画報第5巻第3号，昭和4年3月号,表紙，p.26-28，(3)木津川橋梁図面其一，近畿日本鉄道所蔵 | ||||||||||||||||||||||||||||||||

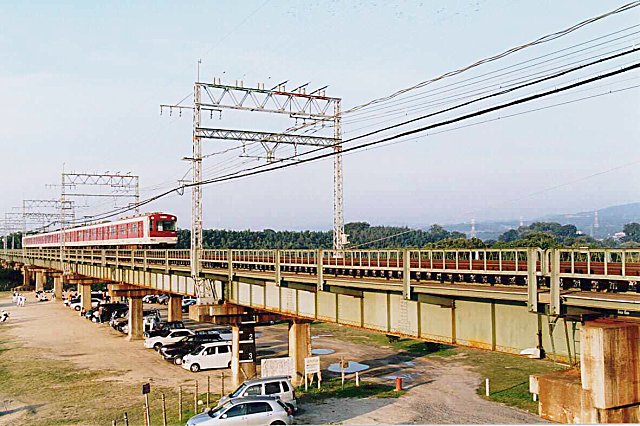

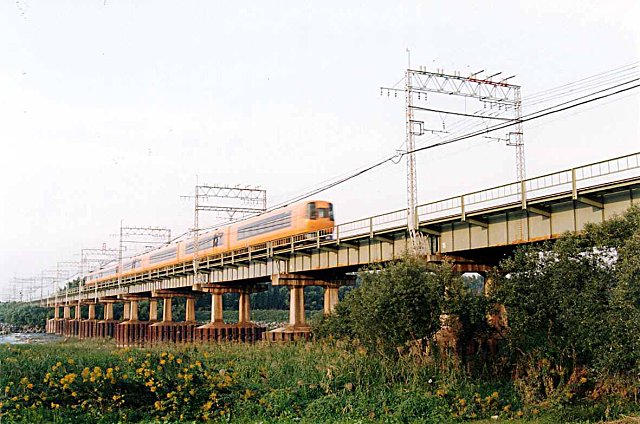

| 写真 | 487 488 | 地図 | 219 | 一般図 | |||||||||||||||||||||||||||||
| 地図 | 京都及大阪/奈良/田辺 | 東経 | |||||||||||||||||||||||||||||||
| 北緯 | |||||||||||||||||||||||||||||||||
| 記事 | |||||||||||||||||||||||||||||||||
| 備考 | 写真 松村 博、作成 2001.03.07/小西純一 | ||||||||||||||||||||||||||||||||
